介紹

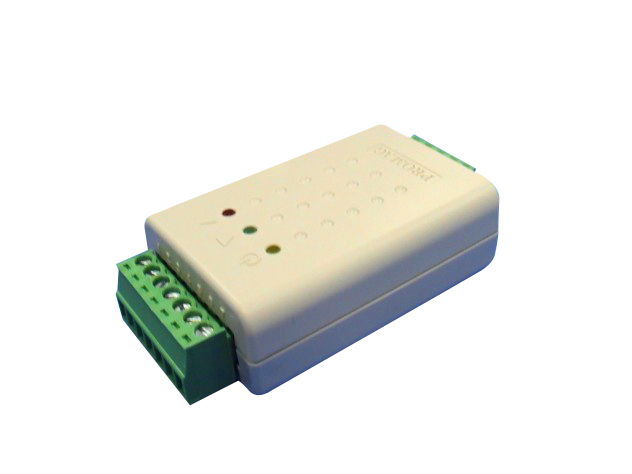

CON100iB 是一個Clock & Data(MSR), RS232 or Wiegand 格式 ” 相互轉換 ” 的三合一界面的轉換器,亦可以利用CON100iB的Dip Switch來修改內部參數,讓資料可依據不同環境作輸出.
CON100iB 除了是一個三合一界面轉換器外,也可以轉換i-Button 格式資料到Clock & Data(MSR), RS232 or Wiegand.
CON100iB 內建DC JACK可由變壓器供電外也可由Terminal(端子)上供電.另外也提供+5VDC輸出電壓給所需轉換資料的系統,設備…etc使用
特色
可由外接變壓器供電也可由Terminal(端子)供電
可轉換 Wiegand, RS232, Clock & Data (MSR) or Dallas iButton™ 格式.
可轉換Wiegand資料長達64 Bits(含Start and end parity Bits)
可直接由軟體 RS232 信號轉成 Wiegand or MSR.
可解Wiegand 26/34/35//37/42 bits…等多種格式也可自行定義
自動轉換16進制/10進制資料到MSR Output
可自行編輯輸出Wiegand Even parity , Odd parity,及Card Code/Site Code的長度
可將i-Button資料轉換成RS232/Wiegand/MSR界面格式
提供Dip Switch及可從軟體端修改內部參數
規格
電源: 8~24 VDC
Standby Currebt 10 mA@12VDC,
Limit Current 200mA
輸出電壓: 5 VDC +/- 10%, 300mA(max.)
Wiegand: 3Bits~64Bits (含35/37bits)
Pulse Width: 100us
Pulse Separation: 2ms
MSR
ISO/JIS-I: Track 1 IATA, Track 2 ABA, Track3 THRIFT
JIS II: Track NTT
RS232: 2400, 4800, 9600, 19200 bps, N, 8, 1
i-Button: For DS19990A (Unique 48-bits Serial number)
指示: 紅/黃/綠 LED
尺寸: L70 x W35 x H18mm (含Terminal端子)
重量: 30 gm (含Terminal端子)
環境
工作溫度: 0 °C ~ +60 °C
工作溼度: 10~90%
注意:產品規格變更不另行通知
應用
門禁系統
考勤系統
界面及資料轉換
系統與系統間的橋接
測試開發設備
版本
CON100iB – RS232 to Wiegand/ABA TK2
其他

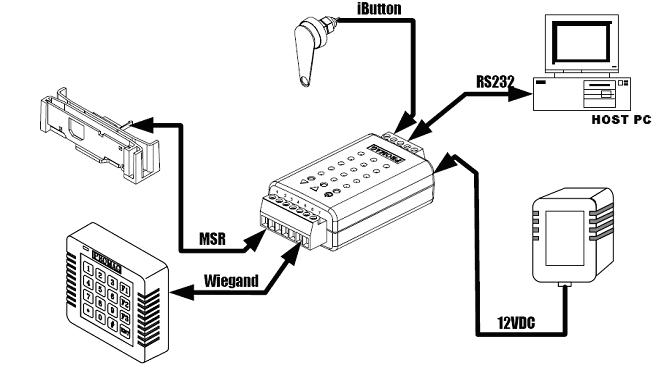

應用範例
|
